Secutester
Gossen Metrawatt meters
SECUTEST SII+
Gossen Metrawatt

Veiligheidstester voor:

  • Elektrische arbeidsmiddelen volgens NEN-EN 50110 en NEN 3140
  • Dataverwerkende apparatuur
  • Herhalingstests volgens NEN 3140
  • Medische apparatuur



!
Gossen Metrawatt
17.M7010-V021

Secutesters SII NL

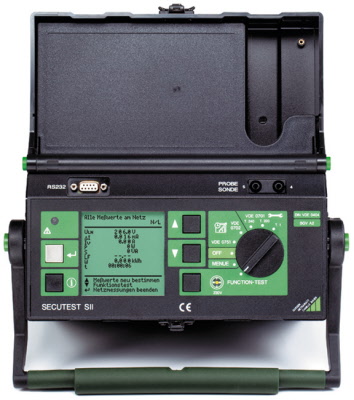

SECUTEST SII+

Volautomatische apparaten tester


SECUTEST SII+

Testapparaat (NEN3140) voor BGV A3 en MPG (Duitse medische produkt wetgeving), evenals
voor onderhoudstesten tot 10A (nieuw)

Universeel testapparaat voor het testen van de elektrische veiligheid van verplaatsbare
elektrische verbruikstoestellen voor comerciële en medische toepassingen

Ter beoordeling van de elektrische veiligheid worden testen van de aardleidingen, de
isolatieweerstanden en de lekstromen (verschilstroom, equivalent-lekstroom,
apparaten-lekstroom, patiënten-lekstroom, aanraakstroom) uitgevoerd

Technische veiligheidstesten o.a. voor:

* Elektrische verbruikstoestellen volgens DIN VDE 0701 deel 1 uitgave 2000-9 en NEN 3140
* Apparatuur en inrichtingen voor informatietechniek volgens DIN VDE 0701, deel 240 en NEN 3140
* Periodiek testen volgens DIN VDE 0702 (BGV A3), 0702:2004-6 en NEN3140
* Medisch elektische apparatuur volgens DIN VDE 07051

Extra bij SECUTEST SII+10:
* Onderhoudstesten tot 10 A mogelijk
* Apparatuur en inrichtingen voor informatietecchniek volgens DIN EN 60950
* Elektrische-, meet-, stuur-, regel- en laboratoriumapparatuur volgens EN 061010
* Elektrische huishoudelijke apparatuur volgens EN 60335 / EN 50106

Uitgebreide funcionaliteit:

* Automatische aanpassing aan de netspanning van 110 V/60 Hz of 230 V/50 Hz (bij SII+10)
* Automatische herkenning van de veiligheidsklasse (I,II)(alleen met Duitse of Franse uitgang)
en van verkeerde netaansluiting
* Menu gestuurde testvolgorde: volautomatisch of handmatig
* Veiligheid voor de gebruiker door ingebouwde gebruikersbescherming, geschikt voor personen
in het bezit van de basis elekrotechnische kennis
* Gemakkelijke geheugen- en protocolleer functies (optioneel voor SII+)
* Data-interface voor pc, printer en barcode
* Protocolering via printermodule (PSI-Module), DA-II-printeradapter of pc-software
* Gebruikershandleiding in diverse talen: GB, F, D, I, E, CZ, NL
* Parallele testaansluitingen voor te testen objecen zonder netaansluiting
* Patiëntenlekstroom: AC en DC componenten worden appart gemeten
* Meting van de equivalentlekstroom met ca. 230 V testspanning
* Functietest met vermogensanalyse
* Temperatuurmeting
* Stroommeting (stroomtang optioneel)
* Spannings- en weerstandmeting
* Afmetingen: 292 x 130 x 243 mm; Gewicht 4,0 resp. 4,5 kg

Testinstrument voor uitvoering van geautomatiseerde testprocedures conform
NEN3140 inclusief;

* Automatische detectie en signaallering, of de sensor met PE verbonden is.
* Directe uitlezing van metingen via de RS 232 interface
* Kalibratiecertificaat conform DKD

Typen Kenmerkcombinatie Artiekelnr.
Gewenste typen
SECUTEST SII+ Teststroom ±200 mA DC
SECUTEST SII+10 Inclusief;
Teststroomkeuze tussen ±200 mA DC en 10 A AC
Procedures voor: IEC 61010, 60335, 60950
Data-opslag voor 125 testen

Overzicht Apparatentesters volgens NEN 3140

17.GTM5016000R001

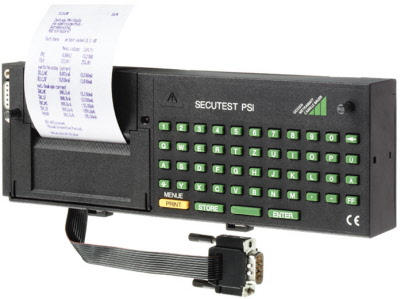

Secutesters PSI

Printer / geheugenmodule



Die ermittelten Prüfergebnisse werden über die Flachbandleitung zu dem, in den Deckel des Prüfgerätes einsetzbaren PSI-Modul übertragen und dort automatisch gespeichert. In diesem Speicher lassen sich alle Messwerte für 200 ... 1000 Protokolle ablegen. Der Ausdruck der Prüfergebnisse kann in Form übersichtlicher, dokumentensicherer Protokolle, mit Datum, Uhrzeit und über die Tastatur eingegebenen Texten versehen, direkt vor Ort erstellt werden.

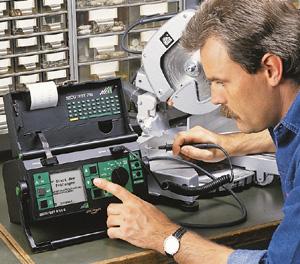

een afbeelding uit de praktijk

SECUTEST SII+

17.Z723A

Adapter voor testen van 1 fase kabels EL1

EL1, stekkerinzet PRO-...

Adapter voor de controle van 1-fasen verlengkabels

EL1 bestaat uit:

｡ Aansluitkabel aan het meetapparaat met greep en opnamecontactdoos
   voor stekkerinzetdelen
｡ Stekkerinzet PRO-SCHUKO
｡ Stekerinzet apparaatstekker
｡ Stekkeradapter EN60320 C14 naar EN60320 C6
   (apparaatstekker 10 A naar 2,5 A - IBM-stekker)

17.Z745W
meetadapter vl2e z745w

Uitbreidingkast t.b.v Secutest SII NL en secutest SIII voor VL2-E

                              Meetadapter VL2E

Meetadapter VL2E

Adapter voor het meten van aardleider- en isolatieweerstand van apparaten en verlengkabels
De meetadapter is voor het meten en controleren van elektrische apparaten en verlengkabels met CEE-stekkerinrichtingen in combinatie met meetapparaten die volgens de volgende voorschriften gebouwd zijn:
DIN VDE 0701-1:2000 (controle na reparaties),
DIN VDE 0702 (periodieke controles).
Met de adapter kunnen de volgende grootheden in combinatie met meetapparaten, die voor deze metingen voorzien zijn, gecontroleerd
worden:
Bij elektrische apparaten:
* Aardleiderweerstand
｡ Isolatieweerstand
(meting L1/L2/L3 en N kortgesloten naar PE)
｡ Lekstroom
Bij verlengkabels eveneens:
｡ Functiecontrole aan een- en driefasen verlengkabels op aderdoorgang,
aderkortsluiting en aderompoling (rechts draaiveld) eenvoudig
via isolatieweerstandmeting via draaiknop
Voor de controle wordt de adapteraansluitleiding in de testcontactdoos
van het meetapparaat gestoken. Bij de controle van verlengkabels
wordt daarnaast de sondeleiding van het meetapparaat in de aansluitcontactdoos van de adapter gestoken.



❒ Te gebruiken voor de volgende apparaten:
MINITEST BASE, MINITEST PRO, MINITEST MASTER,
METRATESTER 5+, METRATESTER 5+3P,
SECUTEST SII+, SECUTEST SIII+ , SECUTEST 21F
